晨星的ProStar充电控制器系列是一个复杂的光伏充电控制系列，包括恒定电压PWM，以最大限度地利用有价值的光伏电源。
具有自动均衡、温度补偿功能，效率高。PS-15和PS-30设计用于12伏和24伏系统。Prostar PS-15M-48V设计用于48V系统。所有的ProStar充电控制器都将适用于密封、凝胶和湿电池铅酸电池。前面板的LED指示电池正在充电和电池的相对状态。可靠的反极性保护输入和输出是重要的。当负载短路时，负载会自动断开。低电压断开(LVD)是电流补偿，以防止假断开时，电池负载过重。机组采用保形涂层，以防止腐蚀。尺寸:6.01 " x 4.14 " x 2.2 "。 5 year warranty.
前列腺选择：
•数字仪表
-高精度电压和电流显示
- 低自费（1 mA）
- 包括手动断开按钮
- 显示5个不同的保护功能和断开条件
-自诊断(Self-diagnostics, self-test)提供对ProStar的全面测试
—显示9个不同的控制器状态参数，包括温度
- 显示检测到的故障
•积极地
•远程温度探头
第2代前奏的特点
最高的可靠性
由于巨大的设计利润和电子保护，几乎不可能“扼杀”晨星的ProStar。
- 没有必要降低…使用全部“铭牌”评级
- 用于从-30°C至+ 60°C的工作温度
- 短路、过载、反极性保护…具有自动电子回收功能
更多的信息
LED表示各种电池和系统状态。仪表选项现在显示广泛的数据：
- PV电流，负载电流和系统电压的精确读数
- 温度
- LVD和其他断开条件
- 自检模式显示9个不同的控制器状态参数和任何检测到的故障（使其很容易排除故障）
更长的电池寿命

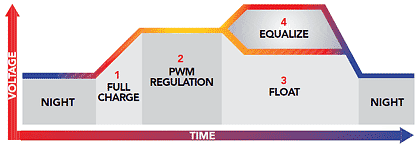

ProStar的恒压PWM调节现在使用4个阶段的充电，包括浮动充电。电池类型选择通过旋转开关，包括凝胶，密封或浸水。
- Tropicalizaton - 所有前列汽车现在都包括保形涂层，不锈钢螺钉和阳极氧化铝散热片（用于船用和丛林环境的保护）。
- 48V和正极接地-新版本的ProStar还包括48V时的15A(负极和正极接地)和12/24V时的30A正接地系统。
- 低电信噪声 - 新的前列前的设计用于PWM调节期间的干扰减少。该调节频率可以在该领域进一步减少。
- 远程温度探头- ProStar现在有一个可选的远程温度探头，用于控制器和电池感受不同温度的位置。
通过使用高度先进的技术，第二代ProStar为可靠性和自我诊断设定了新的标准。新的ProStar还提供了几个独特的功能和保护。晨星公司专利的PWM电池充电经过进一步优化，可以延长电池寿命，提高系统性能。
新的ProStar可在15或30安培，12/24或48伏，和消极或积极的地面。控制器可以平行于太阳能输入额定值，可达300安培。可选仪表提供了广泛的自检和系统状态。
可靠性
预期失效率将小于5年超过每1,000个单位。改进保护和添加了许多新保护：
- 功率MOSFET电压额定值增加25％
- 消除所有修边锅和其他麻烦的部分
- 将数字仪表组件从75降至16
- 增加了75%的载流铜痕迹
- 增加了许多零件的温度等级
- 制成保形涂层保护标准
电池充电
扩展了电池充电选项和功能。
- 添加了第三种电池类型选择（凝胶，密封，淹没）
- 在电池充电算法中增加了一个“浮动”阶段
- 扩展到解释历史深度
- 增加了远程温度探头选项
- 提高了所有充电参数的准确性
- 移动内置温度传感器，更准确地读取环境条件
安装与操作
新的前列前的是安装和使用的更容易，更安全，提供给用户的更多操作信息。
- 自诊断测试提供保证控制器正常工作，或表示存在的故障
- 旋转开关提供简单且肯定的电池类型（和LED确认选择）
- 终端较长，螺纹更长，壳体中的螺丝刀孔较大，塑料标签隔离终端
- PushButton首先断开负载（周末舱，船只等），如果按住2秒，则断开太阳能（在仪表中表示）
- 数字仪表中显示五个保护功能
- 如果太阳能或负载断开连接，仪表表示“关闭”
- PWM在绿色电池状态LED中表示（闪烁）
- 如果存在，电信跳线会消除PWM噪音
- 安装支架防止壳体中的应力裂缝
保护
防止滥用和缺陷现在是全面的。
- 增加太阳能短路和过载保护/自动恢复
- 增加负载过载保护/自动恢复
- 改进的负载短路保护/自动恢复
- 改进了从电压尖峰的负荷保护
- 改进了低电池电压和熄灯保护/自动恢复
- 其他现有的保护措施也得到了改善
精度精度设计
改进的性能和准确的仪表显示。
- 增加了0.1％的电阻器和其他精密部件
- 升级到更强大，更快的微控制器，具有更好的分辨率
- 广泛的数字滤波提高精度
- 增加了2个精密分流，非常精确的电流测量
- 在生产的最终QA测试中对微控制器进行校准
可选内部或外部数字表显示
完全重新设计、改进和扩展了数字表。
- 仪表直接从微控制器读取数值
- 测量和显示的非常精确的电压和电流值
- 添加了特定故障和条件的自检
- 显示更多状态和保护条件
- 降低自我消耗到1毫安
- 现在只在不接地的腿上测量电流
- 仪表连接器更强大，更容易附加
- 任何仪表现在可以安装到任何ProStar无需校准
