ProSolar RoofTrac
专业太阳能产品提供低调的自上而下的太阳能电池板屋顶安装解决方案。
的RoofTrac®太阳能电池板安装系统是专利自上而下屋顶安装解决方案的设计和制造与安装考虑。这种创新的设计包含了阳极化轻质铝组件，以实现最大的运输和安装效率。铝轨的轻量化利用了物理基本定律创建结构的能力而不是仅仅增加铁路的高度，增加不必要和昂贵的铝。有了这个设计，屋顶跟踪系统拥有了一个非常低调的外观这通常比安装在它上面的太阳能电池板的寿命更长。

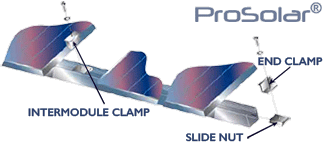

的夹紧系统由结束夹和中期夹将模块框架连接到车顶轨道支撑轨道．这全集成夹紧系统实际上改变了铝通道的结构性能，使其明显更强。这种设计允许太阳能模块安装在更低的轮廓到屋顶，提供了一个更美观的装置。模块夹具是专门设计的，挤压和工程为每个特定的模块框架。ProSolar的创新夹紧系统为模块框架提供向内的张力，将层压板固定在框架内。通道坚果轻松地滑入位置，以保持端夹和中间夹。
的屋顶太阳能板安装系统已经进行了负载测试和设计125英里的风荷载(50磅/平方英尺的压力负载)大多数模块类型。屋顶轨道固定太阳能电池板，防止由强风和地震力量造成的损坏。车顶轨道的支撑轨道被设计成隐藏所有附件硬件．所有连接都是在看不到的支撑轨道内进行的。所有暴露的铝完全阳极氧化模块制造商规格。车顶轨道轨必须在现场钻孔连接瓷砖Trac或快速的杰克安装附件。
完全集成，专利，夹紧RoofTrac系统实际上改变了铝通道的结构性能，使其明显更强。这提供了一个可靠的太阳能电池板安装系统，有一个非常低的轮廓。
屋顶轨道与瓷砖轨道
安装屋顶轨道轨道ProSolar TileTrac
专利的屋顶轨道/夹紧系统安装在TileTrac®附着方法为安装在平坦或弯曲的混凝土瓦屋顶提供了理想的解决方案。TileTrac降低了瓦片破裂和屋顶漏水的可能性，允许安装人员将结构附件安装到屋顶椽上。安装了TileTrac®的屋顶支架可以调节太阳能支撑轨道的高度，以弥补屋顶的不平。
了解更多关于ProSolar TileTrac．
屋顶轨道与快速杰克
安装屋顶轨道轨道到ProSolar FastJack
专利的屋顶轨道/夹紧系统安装在FastJack®连接方法为需要闪光的安装提供了理想的解决方案。FastJack®也是太阳能行业首选的新型建筑屋顶连接方法。
FastJack®附件提供了快速和强大的安装解决方案。专利设计将螺栓直接放置在立柱下方，支撑力最强的地方。这个功能允许标准的屋顶挡板平铺在屋顶甲板上。
可拆卸的柱子允许标准闪光滑过基地，而不损害精致的周围组成瓦。
了解更多关于ProSolar FastJack．
安装程序已找到短柱TileTrac实用的低调安装在一个现有复合瓦屋顶与RoofTrac．
ProSolar屋顶轨道轨道规格
RoofTrac细节
- UL 2703认证，A级防火，自粘，专利货架系统
- 通常安装在倾斜的住宅屋顶上
- 具有屋顶轨道裙和屋顶轨道轨道夹紧技术
- 4英尺中心跨度1-1/2"高的屋顶轨道(6英尺中心跨度2-1/2"轨道)
- 每个标准和深轨系统的设计和负载测试为45磅/平方英尺。英国《金融时报》。 (相当于每2013 CBC / 2012 IBC / ASCE 7-10英里风速125英里)
- 专为使用ProSolar FastJack或TileTrac附件。
RoofTrac认证
- 2016 UL2703 (5000 amp bond测试)
- UL系统防火等级A级，类型1和2模块
- 2016年加州建筑法规
- 2015年国际建筑规范
ProSolar地面轨道安装系统部件
连接通道螺母
TileTrac®
FastJack 3"， 4.5"， 6"和7.5"
FastJack E-Series 2"， 3"， 4.5" & 7.5"
FastJack e系列闪烁
闪光贴有“TileTrac USA”字样
Ilsco SGB-4接地片
装饰前裙和夹子套
微逆变器/优化键合通道螺母
